Cisco Systems adalah Perusahaan Multi-Nasional yang bergerak dibidang ComputerNetworking dengan memproduksi alat-alat jaringan dengan standar International. Cisco Systems didirikan pada tahun 1984 oleh Len Bosack dan Sandy Lerner (pasangan Suami-Istri). “Cisco” diambil dari nama suatu daerah tempat dimana Cisco Systems didirikan, yaitu di San Francisco, California, Amerika Serikat. Sampai dengan akhir tahun 2008 perusahaan Cisco mempunyai66.000 pegawai dengan omzet perusahaan mencapai US$39 Milyar. Saat ini Cisco Systems dipimpin oleh seorang CEO yang bernama John Chambers. Cisco Systems terus mengembangkan product-product jaringan (Computer Networking). Product Cisco sendiri diakuioleh dunia industri International sebagai product jaringan yang berkualitas.

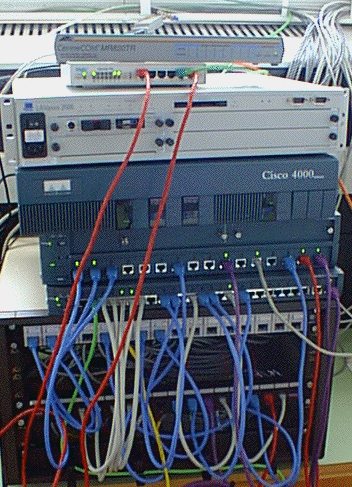

Cisco router adalah peralatan utama yangbanyak digunakan pada Jaringan Area Luas atau WideArea Network (WAN). Dengan cisco router, informasidapat diteruskan ke alamat-alamat yang berjauhan danberada di jaringan computer yang berlainan. Yangbertujuan untuk dapat meneruskan paket data dari suatuLAN ke LAN lainnya, Cisco router menggunakan tabel dan protocol routing yang berfungsiuntuk mengatur lalu lintas data. Paket data yang tiba di router diperiksa dan diteruskan ke alamat yang dituju. Agar paket data yang diterima dapat sampai ke tujuannya dengan cepat, router harusmemproses data tersebut dengan sangat tepat.Untuk itu, Cisco Router menggunakan Central Processing Unit (CPU) seperti yangdigunakan di dalam komputer untuk memproses lalu lintas data tersebut dengan cepat. Seperti komputer, cisco router juga mempunyai sejumlah jenis memori yaitu ROM, RAM, NVRAMdan FLASH, yang berguna untuk membantu kerjanya CPU. Selain itu dilengkapi pula dengansejumlah interface untuk berhubungan dengan dunia luar dan keluar masuk data. Sistem operasiyang digunakan oleh cisco router adalah Internetwork Operating System (IOS).Memori yang digunakan oleh cisco router masing-masing mempunyai kegunaan sendiri-sendiri sebagai berikut :
- ROM berguna untuk menyimpan sistem bootstrap yang berfungsi untuk mengatur proses boot dan menjalankan Power On Self Test (POST) dan IOS image.
- RAM berguna untuk menyimpan running configuration dan dan sistem operasi IOS yangaktif.
- NVRAM berguna untuk menyimpan konfigurasi awal (start-up configuration).
- FLASH berguna untuk menyimpan IOS image. Dengan menggunakan FLASH, IOS versi baru dapat diperoleh dari TFTP server tanpa harus mengganti komponen dalam router.
Sertifikasi CCNA adalah sertifikat yang pertama dalam jajaran sertifikasi Cisco dan merupakan pendahulu untuk semua sertifikasi Cisco. Program CCNA dibuat untuk memberikan dasar yang kokoh yang tidak hanya untuk Cisco Internetwork Operating System (IOS) dan hardware Cisco, tetapi juga internetworking secara umum. Untuk mendapatkan Cisco Certified Internetwork Expert (CCIE) maka Ciscon membuats uatu seri sertifikasi, yaitu:
- CCNA (Cisco Certified Network Associate)
- CCNP (Cisco Certified Network Professional)
- CCIE (Cisco Certified Internetwork Expert)
Berbeda dengan komputer, cisco router tidak dapat dihubungkan langsung dengan suatu monitor atau keyboard. Akses langsung ke sistem cisco router harus melalui console port dengan perantaraan suatu terminal atau komputer. Untuk menghubungkan cisco router ke suatu terminal atau komputer, diperlukan kabel rollover dan adaptor RJ-45 ke DB-9 yang biasanya disertakan dengan peralatan router tersebut. PC tersebut harus disambungkan ke router tersebut dengan salah satu dari cara berikut:
- Melalui console port
2. Melalui Network
Dengan cara ini, Router dapat dikonfigurasi dengan PC yang terhubung dengan Routermelalui network. Cara ini hanya bisa digunakan untuk melihat konfigurasi dan memodifikasi konfigurasi pada router.
Cara ini mempunyai kelebihan yaitu network administrator lebih leluasamenempatkan PC-nya untuk memodifikasi konfigurasi router. Network administrator bisamenempatkan PC-nya di mana saja, asalkan PC tersebut bisa terhubung ke Router melalui jaringan.
Berikut adalah langkah-langkah menggunakan telnet pada PC dengan Sistem OperasiWindows:
- Jalankan command prompt (atau MS DOS prompt pada Windows 9x)
- Ketik perintah berikut pada command prompt:
Contoh:
C:\> telnet 172.16.148.1
Router1 :
Press Enter to Start
Router>
Router>ena
Router#conf t
Enter configuration commands, one per line. End with CNTL/Z.
Router(config)#hostname Router1
Router1(config)#int s0
Router1(config-if)#ip addr 202.123.40.21 255.255.255.252
Router1(config-if)#clock rate 9600
Router(config-if)#no shut%LINK-3-UPDOWN: Interface Serial0, changed state to up
Router1(config-if)#ex %LINK-3-UPDOWN: Interface Serial0, changed state to down
%LINEPROTO-5-UPDOWN: Line protocol on Interface Serial0, changed state to down
Router1(config)#int e0
Router1(config-if)#ip addr 192.168.1.1 255.255.255.0
Router1(config-if)#no shut %LINK-3-UPDOWN: Interface Ethernet0, changed state to up
%LINK-3-UPDOWN: Interface Serial0, changed state to up %LINEPROTO-5-UPDOWN: Line
protocol on Interface Serial0, changed state to up
Router1(config-if)#ip route 192.168.2.0 255.255.255.0 202.123.40.21
Router1(config)#end
Route1r#wr mem Building configuration…[OK]
Router2:
Press Enter to Start
Router>ena
Router#conf t
Enter configuration commands, one per line. End with CNTL/Z.
Router(config)#hostname Router2
Router2(config)#int s0
Router2(config-if)#ip addr 202.123.40.22 255.255.255.252
Router2(config-if)#no shut%LINK-3-UPDOWN: Interface Serial0, changed state to up
Router2(config-if)#ex
Router2(config)#int e0
Router2(config-if)#ip addr 192.168.2.1 255.255.255.0
Router2(config-if)#no shut %LINK-3-UPDOWN: Interface Ethernet0, changed state to up
Router2(config-if)#ip route 192.168.1.0 255.255.255.0 202.123.40.22
Router2(config)#end
Router2#wr memBuilding configuration…
[OK]
PC Client01 :
ip addr 192.168.1.2netmask 255.255.255.0
gateway 192.168.1.1
PC Client02 :
ip addr 192.168.2.2
netmask 255.255.255.
0gateway 192.168.2.1
Setelah settingan diatas dibuat, kemudian test ping dari PC Client01 ke PC Client02 dan sebaliknya jika muncul reply berarti konfigurasi sukses, namun kalau belum bisa, coba sekali lagi.
